Diséñalo en Fusion. Signal coloca cada Lockdowel.
Elegiste Lockdowel para que los gabinetes se armen sin prensas ni tornillos. Signal for Fusion lleva la misma idea al diseño: encuentra cada unión, coloca los herrajes, corta las cajas en los tableros, cuenta cada perno e imprime el orden de armado para quien lo arma.
Tres pasos, nada se captura dos veces.
Cada paso lee lo que escribió el anterior, así que el conteo de herrajes del modelo es el mismo en la lista de corte, el programa CNC, la lista de compra y el plano del instalador.
Modélalo, o genéralo
Dibuja el gabinete como sólidos, con los nombres que usa tu taller, o dale el cuarto al generador de cocinas y deja que construya cada gabinete.
Cada unión, con su herraje
El Lockdowel Router cuenta los herrajes según el largo de la unión, elige una dirección de deslizamiento por pieza y corta las cajas y los barrenos de los pernos. Los cantos que no pueden cerrar llevan taquetes.
Lista de corte, acomodo, programas
Lista de corte, enchapado, acomodo para la seccionadora o la CNC, código de máquina por tablero y los planos de instalación, paso a paso.
Un costado es la guía. El otro es la tapa.

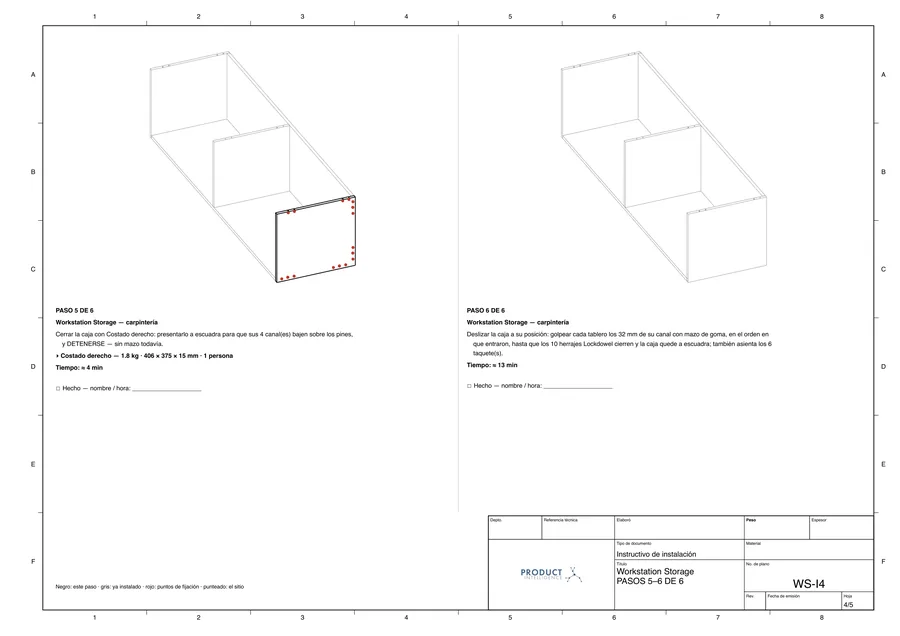

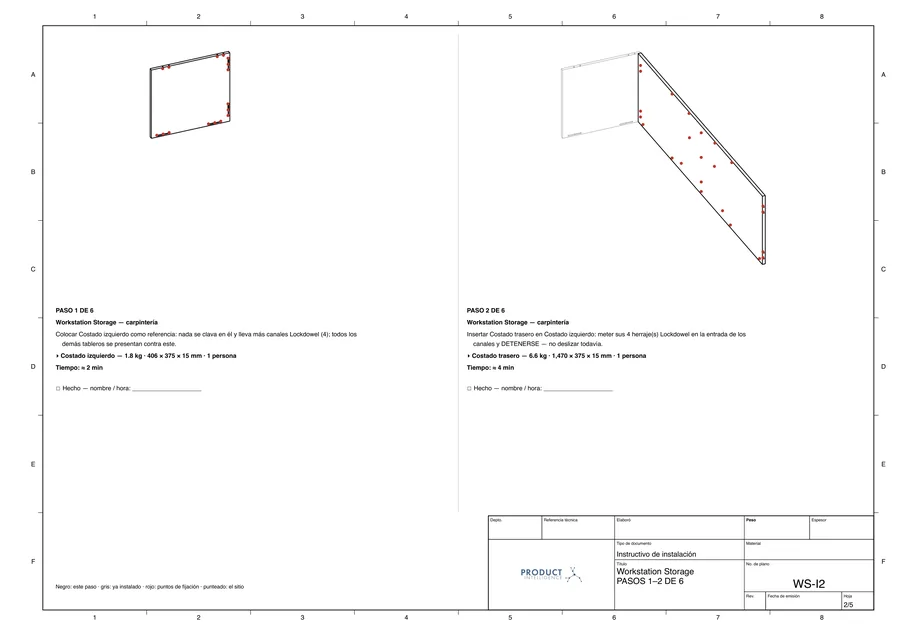

El costado con más cajas queda de pie como guía, y el trasero, la base, el entrepaño y la cubierta se meten en sus cajas. El otro costado entra como tapa, y todo se empuja sus 32 mm hasta su lugar. Signal deriva este orden de las propias uniones del modelo y lo imprime para el instalador.
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ InspeccionarPlanos dibujados por Signal desde una exportación real, sin dibujo a mano. Abre uno para ver el detalle que recibe tu instalador, en español o en inglés.
Dale los muros. Te devuelve la cocina, con sus herrajes.
Recta, en L, en U o galera: Kitchen Builder divide cada muro en gabinetes que tu taller puede fabricar, reutiliza los mismos costados donde la construcción lo permite y construye la cocina en Fusion con cada herraje Lockdowel en su lugar. Prueba la división abajo.
El valor inicial es una prueba real. En Fusion, un muro de 3,000 mm se volvió 7 gabinetes de 4 tipos que comparten 4 costados, con 126 herrajes Lockdowel y 63 taquetes, exactamente lo que piden las plantillas de gabinete.
Ve la cocina antes de fabricarla.

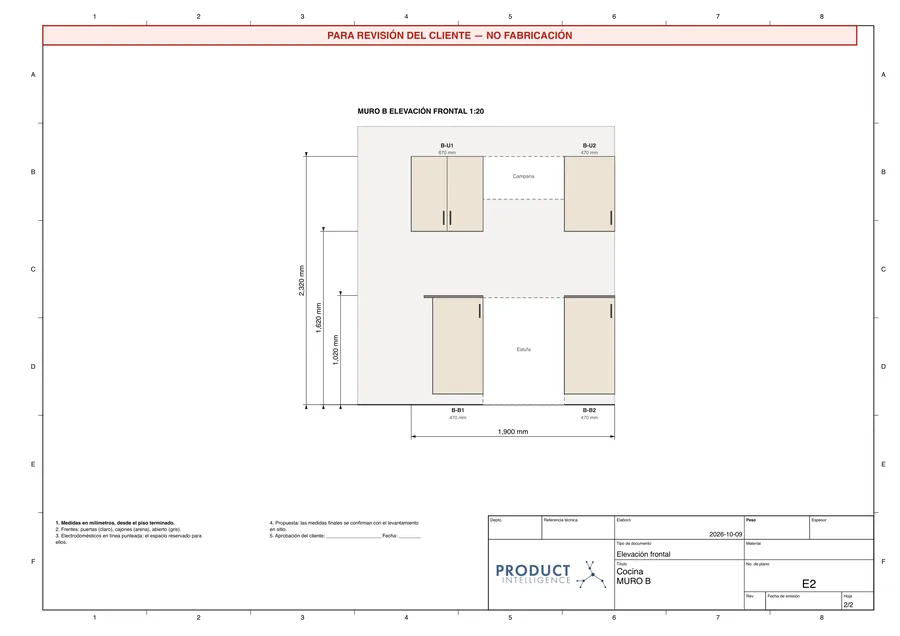

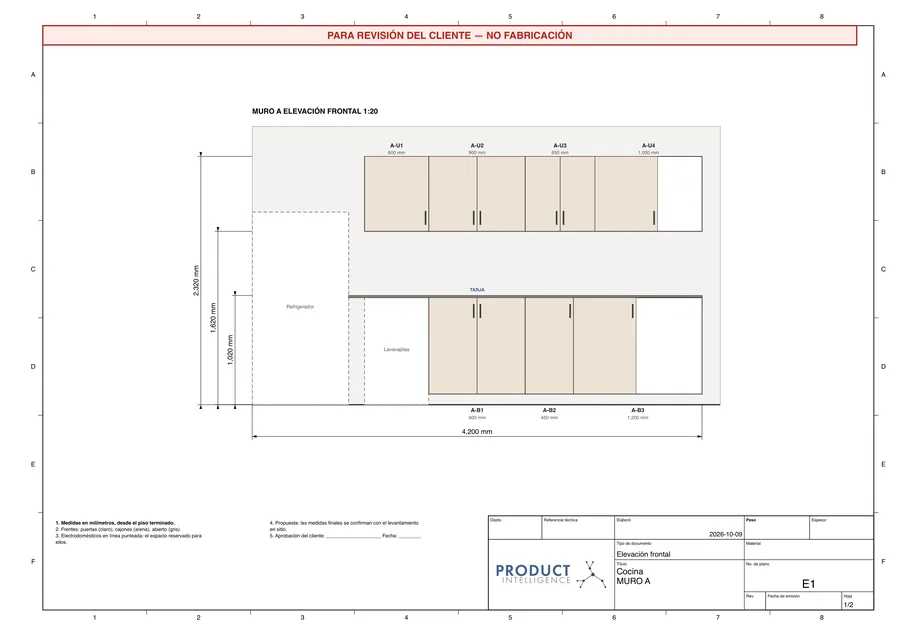

Mientras eliges el frente de cada gabinete, Cabinet Fronts dibuja cada puerta, cajón, jaladera y la tarja sobre los gabinetes en Fusion y deja abiertos los alzados frontales en un panel lateral. Con un clic se vuelven un PDF para el cliente, una hoja por muro, antes de cortar nada.
⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ InspeccionarConstruido alrededor del herraje, no agregado después.
Signal no trata a Lockdowel como un herraje genérico. La receta de maquinado, las reglas de unión y el orden de armado son parte del motor, así que un gabinete diseñado en Fusion sale listo para rutear, para costear y para armar.
Un herraje es media unión. Cada conteo que produce Signal lleva su pareja, así los pernos viajan con las cajas en cada cotización, orden y lista de compra.
- Ruteo por herraje
- 64 + 32 = 96 mm
- Barrenos laterales por herraje
- 2 × Ø5 × 21 mm
- Herrajes por unión
- según el largo de la unión
- Recorrido de cierre
- 32 mm, una dirección por pieza
- Cantos en conflicto
- taquetes, elegidos en el diálogo
- Vida de la fresa
- en metros lineales
- Armado
- secuencia desde las uniones del modelo
Empieza en Fusion. Guarda todo lo que aprende.
No tienes que reemplazar nada el primer día. El add-in funciona desde el primer diseño que lee, y cada exportación que escribe se guarda en Signal, con cada pieza y todo lo que tu equipo ha corregido.
El add-in
- Carpintería: Lockdowel, taquetes, herrajes, cocinas, lista de corte, acomodo, programas CNC
- Pailería: todo lo calculado por proceso, uniones, estructuras desde un boceto, planos de taller
- SITE: levantamiento, ajuste de tus piezas a la obra, planos de instalación
- Plan: los trabajos del periodo acomodados como un solo lote, con pronóstico de material
- Troquelado y maquinado conforme salgan
- Licencia anual, facturada en USD
