SignalENComenzar

Mide cada pieza, únela, construye la estructura.

Trece comandos para acero inoxidable, acero al carbón y aluminio. Una exportación lee el modelo y calcula lo que necesitan el láser, el tubo, el doblez, la soldadura y el acabado. ASSEMBLY declara cómo se unen las piezas; BUILD convierte un boceto en planta en una barra completa de módulos que caben en tu lámina. Planos, acomodos, resúmenes y cotizaciones salen de los mismos números, así coinciden entre sí y con el modelo.

Paso 1 · Signal Export

Lo que la exportación sabe de cada pieza.

Signal Export abre como un tablero de estado. Cada salida muestra si está vigente, desactualizada porque el modelo cambió, o si nunca se ha hecho, y las desactualizadas vienen marcadas. Una corrida mide todo el ensamble y registra, por cada pieza:

Identidad

Número de pieza con tu vocabulario, su subensamble, cantidad por ensamble, y si se fabrica, se compra o es solo referencia.

Material

Material y calibre, acabado de molino del inoxidable (2B, 3P, No.4), y si el material ya viene con acabado.

Desarrollo

Medida desarrollada, largo de corte, perforaciones, marcas grabadas, recortes interiores como arcos reales.

Formado

Ángulo, sentido, radio y largo de cada doblez, y si la pieza debe rolarse en su lugar.

Tubo

Perfil y pared, largo de corte, los dos cortes de extremo con sus ángulos, cada barreno desde el extremo de referencia.

Uniones

Cordones de soldadura con tipo, largo y tamaño, puntos de fijación, tuercas remachables y tuercas para soldar, y acceso de la antorcha a cada cordón.

Acabado

Área a recubrir medida del modelo, menos lo que cubren las soldaduras, y qué cordones quedan a la vista.

Peso

Por pieza, por subensamble y del ensamble completo.

3D

El modelo de presentación que tu cliente, tu taller y tu cuadrilla abren en un navegador.

Archivos de producción

Los archivos que corren tus máquinas, escritos para ti.

Nadie dibuja, convierte ni renombra un archivo de pieza. Cada exportación escribe un DXF para el láser, uno por pieza, ordenado por material y calibre con la operación en el nombre de la capa, y un IGS para el láser de tubo, uno por tubo, ordenado por perfil y pared, incluidos los tubos doblados y los desarrollos de plegado. Los planos de taller y los CSV de inspección quedan junto a ellos, así producción recibe un solo juego completo.

Una exportación · Tube Frame
  • Laser Cutting/
    • Steel/18ga/DXF/ 1 DXF
    • Steel-Galvanized/14ga/DXF/ 3 DXF
  • Tube Cutting/
    • Steel/3x2 14ga/IGES/ 9 IGS
  • Drawings/ láser · tubo · soldadura · acabado · instalación 16 PDF
  • Quality/ puntos de inspección de los planos 15 CSV
  • Nesting/ acomodos de lámina y tubo 3 reportes
Láser
DXF por pieza · material / calibre
Operación
en la capa: corte, grabado
Láser de tubo
IGS por tubo · perfil / pared
Tubo doblado, desarrollo de plegado
IGS, se corta recto primero
Planos
PDF por proceso, ES o EN
Inspección
CSV, los mismos puntos del plano globulado
Paso 2 · Proceso por proceso

Lee, calcula, escribe.

Abajo, cada operación con lo que Signal lee del modelo, lo que calcula, lo que escribe y el plano real que imprimió. Las piezas son de Bar Tonalá, una barra de acero inoxidable con estructura de tubo de acero. Cada plano se imprime en español o en inglés, en el idioma del taller que lo fabrica.

Corte láser

Largo de corte, perforaciones, marcas y tiempo.

Lee
El desarrollo, el material y el calibre.
Calcula
Largo de corte, perforaciones y largo grabado por pieza y por pedido; tiempo de corte y de marcado con el avance para ese material y calibre; el acomodo en láminas que sí puedes comprar, con tu separación y margen.
Escribe
DXF de láser por material y calibre con la operación en la capa, el acomodo, y el plano de inspección con sus puntos numerados.
Frame Cover · 304 3P · cal. 18 · del plano
Largo de corte por pieza5,648.48 mm
Perforaciones por pieza9
Marcas de soldadura grabadas8,200.95 mm
Avance (propuesto hasta calibrar con tu proveedor)18,000 mm/min
Tiempo de máquina, × 2 piezas1.86 min

El acomodo está en la página de Acomodo; todos los trabajos del periodo juntos, en Plan.

Plano real: Plano de corte láser · UC-FRA-FCDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de corte láser · UC-FRA-FCDesarrollo, origen, puntos de inspección y la tabla de tiempos.Abrir PDF ↗
Doblez y rolado

La secuencia, no solo los ángulos.

Lee
Cada doblez del modelo de lámina.
Calcula
Orden de doblez y qué extremo va al tope en cada doblez, sentido, ángulo y radio, largo de la línea de doblez, largo desarrollado, y si la pieza debe rolarse (180° o más, o un radio de 15 espesores o más).
Escribe
Plano de doblez con el desarrollo como entra a la dobladora, la sección formada a inspeccionar, y un plano de rolado con desarrollo y abertura de costura para las piezas roladas.
El mismo Frame Cover · del plano
Dobleces por pieza4 × 90° arriba, R 1.27
Orden1 → 2 → 3 → 4, de los extremos al centro
TopeExtremo C, D, C, D
Largo desarrollado632.95 mm
Plano real: Plano de doblez · UC-FRA-FCDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de doblez · UC-FRA-FCTabla de dobleces, sección formada e isométrico de la misma pieza.Abrir PDF ↗
Corte de tubo

Un tubo comprado, cortado y barrenado desde un extremo.

Lee
Cuerpos de tubo, perfil y pared, uniones machihembradas y desarrollos plegados.
Calcula
Largo de corte, los dos cortes de extremo y sus ángulos, cada barreno medido desde el extremo A y si atraviesa las dos paredes, y el largo de tubo a comprar.
Escribe
Plano de tubo con el tubo dibujado como tubo, la tabla de barrenos, y archivos para el láser de tubo de los tubos machihembrados y plegados.
Column Left Connection Tube · 3 × 2 in, cal. 14 · del plano
Largo de corte121.08 mm
Cortes de extremo45° en A, 45° en B
Barreno H160.5 mm desde A, hexagonal 9.6 para tuerca remachable
Tubo para 2 piezas242.16 mm

Los tubos machihembrados y plegados se declaran con Tube Joint y Tube Fold, más abajo.

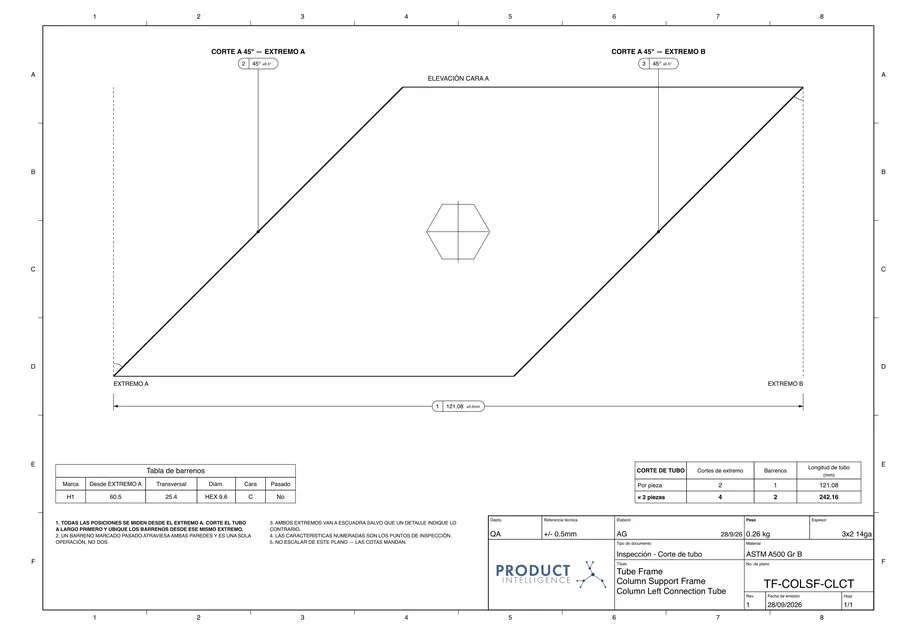

Plano real: Plano de corte de tubo · TF-COLSF-CLCTDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de corte de tubo · TF-COLSF-CLCTLos dos cortes a 45° señalados, tabla de barrenos desde el extremo A.Abrir PDF ↗
Soldadura

Secuencia, pulgadas de soldadura y acceso, por paso.

Lee
Las soldaduras declaradas en el modelo, cada contacto entre sus piezas.
Calcula
La secuencia de soldadura (primero el marco, subensambles en la mesa, punteo antes de la pasada final), tipo, tamaño y pulgadas de soldadura por unión, por paso y por ensamble, acceso de la antorcha a cada cordón, qué cordones quedan a la vista y deben ser continuos y pulidos, y el tamaño de soldadura que pide la simulación.
Escribe
Un plano por paso con símbolos AWS, la lista de partes globulada y una banda de aprobación. Un plano redibujado vuelve a pendiente.
Internal Support Frame · paso 3 de 3 · del plano
W1 a tope, continua + intermitente2 × 12.49 in
W2 a tope3 × 10.00 in
Este paso49.08 in
Por marco, todos los pasos99.08 in
× 9 marcos en el ensamble891.71 in

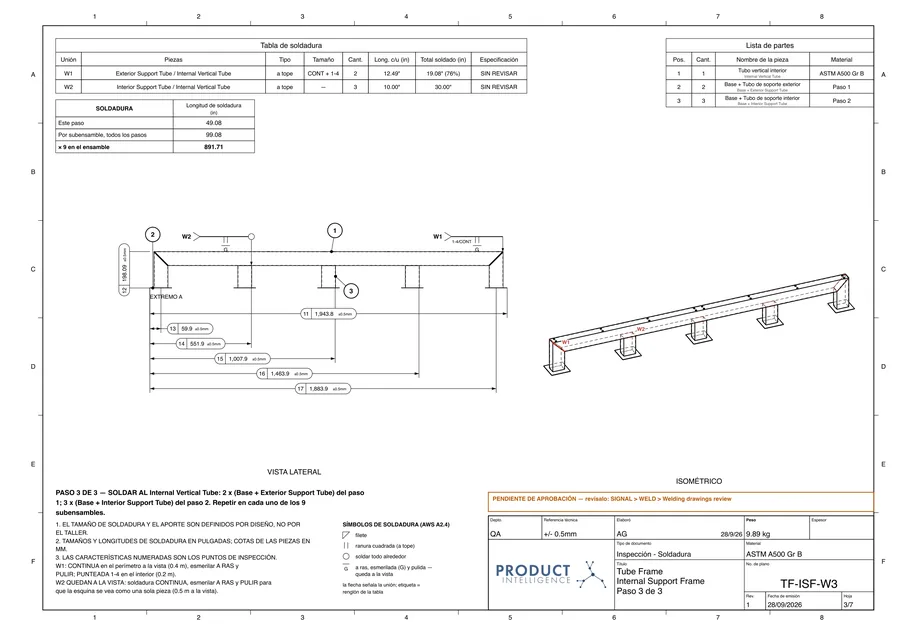

Plano real: Plano de soldadura · TF-ISF-W3Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de soldadura · TF-ISF-W3Paso 3 de 3, tabla de soldadura, símbolos AWS y la banda de "pendiente de aprobación".Abrir PDF ↗
Acabado

El área a recubrir, medida.

Lee
El acabado de cada pieza y si su material ya viene con acabado.
Calcula
Área a recubrir por pieza desde las caras del propio modelo, menos lo que cubren las soldaduras. El galvanizado y el prepintado no pasan por acabado; el acabado de molino del inoxidable se trata como parte del material.
Escribe
Plano de acabado con la especificación, las piezas cubiertas y una tabla de lecturas que llena el taller de pintura.
Tube Frame · pintura en polvo · del plano
Piezas cubiertas10 tipos de pieza, 139 piezas
Área total a recubrir9.530 m²
Espesor de película70 µm (60–90)

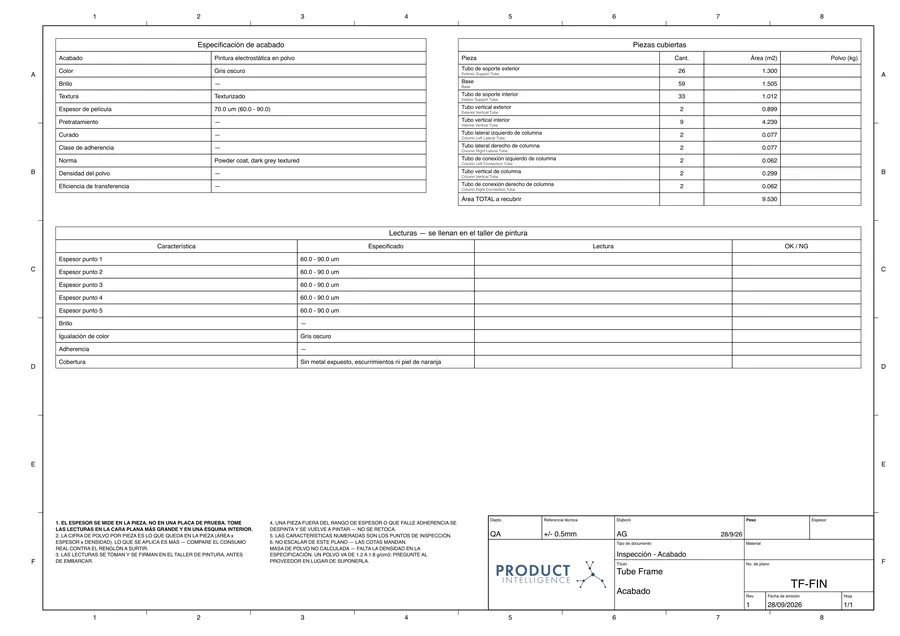

Plano real: Plano de acabado · TF-FINDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de acabado · TF-FINEspecificación, piezas cubiertas con su área y las lecturas del taller de pintura.Abrir PDF ↗
Paso 3 · panel ASSEMBLY

Uniones, declaradas una vez.

Cada unión que declaras queda registrada con el modelo. Los planos de instalación, la lista de compra de herrajes, la lista de soldadura y el costo la leen, así una unión nunca se dibuja de una forma y se fabrica de otra.

Fasten: elige dos piezas, obtén la unión.

Elige la pieza que se sujeta y la que recibe. Signal escoge el herraje según los materiales, dimensiona el barreno según cómo se fabrica cada pieza, distribuye los tornillos en cada contacto y corta los barrenos, incluso en el diseño propio de una pieza vinculada.

Herraje
Lámina o placa a tubo: tuerca remachable hexagonal · lámina a lámina: tuerca para soldar · a madera o MDF: inserto roscado
Ajuste
El error de barreno que deja cada proceso: láser, cada doblez después, láser de tubo, distorsión por soldadura, CNC en MDF o madera dura, barrenado a mano. El ajuste es la holgura estándar más cerrada que todavía arma.
Normas
Holguras ASME B18.2.8 e ISO 273, reemplazadas por los estándares de tu empresa donde los tengas.
Patrón
Tornillos a no más de 300 mm de paso, a 25.4 mm de los extremos, una o dos filas según el ancho del contacto. Los barrenos que ya modelaste se respetan.
Escribe
Los barrenos, cortados y revisados · la unión para la exportación · tornillos, tuercas y largos para la lista de compra y los pasos de instalación

Tube Joint: tubos que encuentran su lugar solos.

Machihembra un tubo en otro con formas cortadas en el láser de tubo. Los tubos se alinean solos antes de que alguien tome la antorcha, lo que ahorra escantillones y tiempo de armado aunque la unión todavía se suelde. Cada pestaña, oreja, gancho y ranura se dimensiona con los dos tubos y el material.

PasadoUn tubo atraviesa al otro, cortado en las dos paredes.
Pestaña y ranuraPestañas en el tubo que entra, ranuras en el tubo que recibe.
BayonetaTubo redondo: las orejas entran y se giran para trabar.
Gancho y resorteSe desliza hasta que un resorte cortado con láser se traba detrás del gancho.

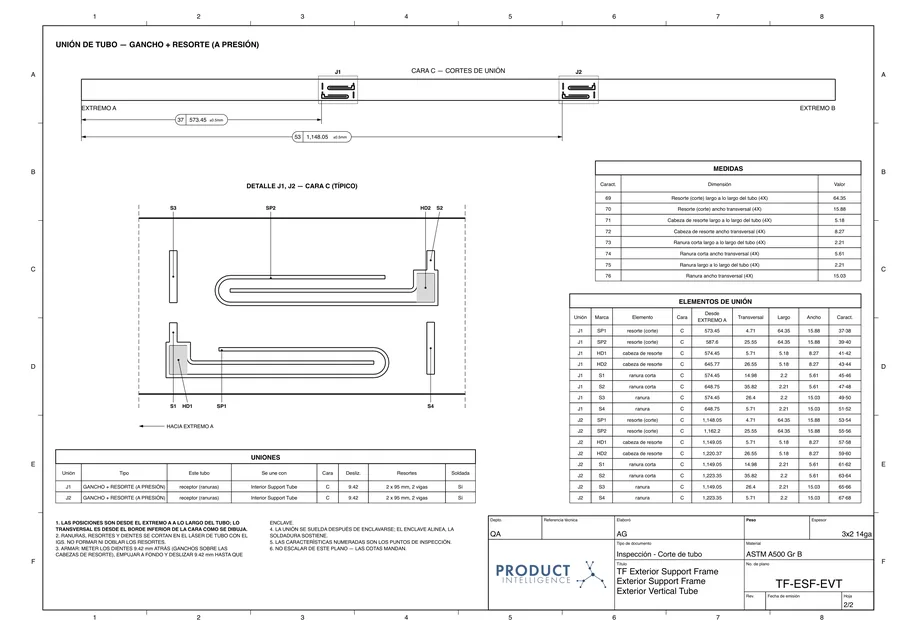

Plano real: Plano de unión de tubo · Exterior Vertical TubeDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de unión de tubo · Exterior Vertical TubeEl tubo que recibe: los resortes cortados con láser, las ranuras cortas detrás de sus cabezas y las ranuras simples, acotados desde el EXTREMO A, con el detalle típico J1, J2.Abrir PDF ↗

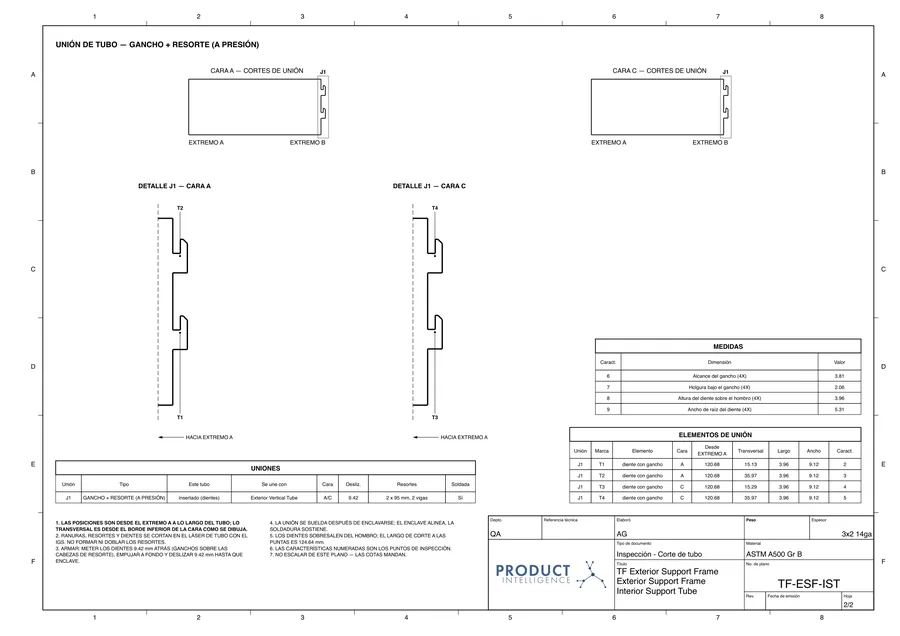

Plano real: Plano de unión de tubo · Interior Support TubeDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de unión de tubo · Interior Support TubeEl tubo que entra: sus dientes con púa en las dos paredes, listo para el láser de tubo.Abrir PDF ↗

Tube Fold: un desarrollo en lugar de piezas cortadas.

Elige una cadena de tubos cortados y cómo se hace cada esquina: un doblez, o dos medios dobleces con un plano entre ellos para que la esquina no quede filosa. El modelo no cambia. Signal deriva el desarrollo recto, le corta las muescas en V en el láser de tubo, y la cadena se pliega en lugar de cortarse y soldarse en cada esquina.

Unfold Tube muestra ese desarrollo directo sobre el modelo: el tubo recto que corta el láser, con cada V, alivio, lengüeta y barreno, y las líneas de doblez marcadas, en su lugar o a un lado de la cadena plegada. Son solo gráficos, así que el modelo nunca cambia.

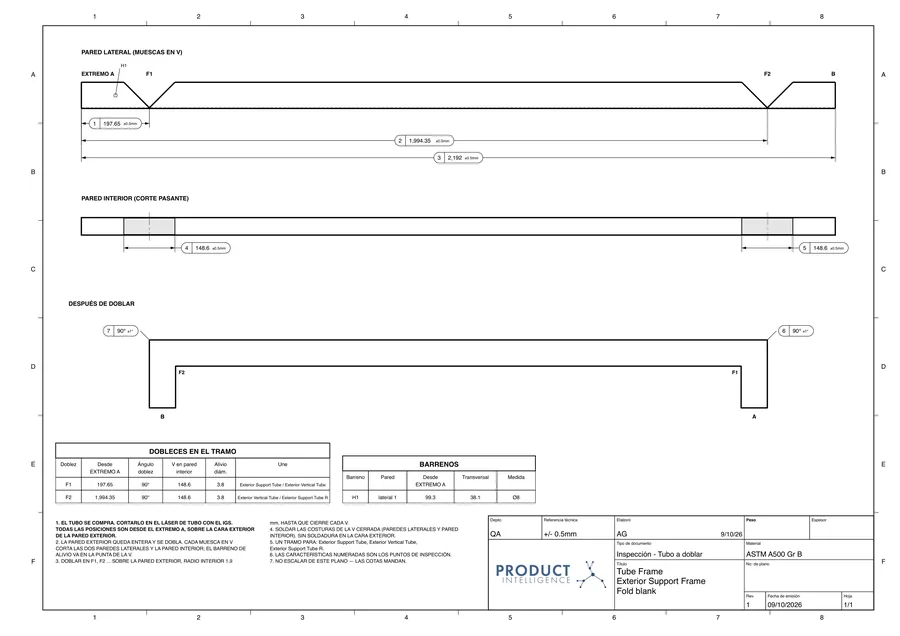

Plano real: Plano de plegado de tubo · soporte exterior de Tube FrameDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Plano de plegado de tubo · soporte exterior de Tube FrameUn desarrollo de 2,192 mm en lugar de tres tubos cortados: muescas en V en F1 y F2 cortadas en el láser de tubo, la pared interior cortada de lado a lado, plegado a 90°. Solo se sueldan las costuras en V cerradas.Abrir PDF ↗
Unfold Tube en Fusion⤢ Inspeccionar
Unfold Tube en FusionEl tubo plegado del Column Support Frame, en azul, y su desarrollo acostado a un lado en el piso: 1,520.9 mm de tubo de 3 × 2 in con seis dobleces numerados y cada V marcada en rojo. El diálogo lista cada doblez con su posición, ángulo y abertura de la V, y los 8 barrenos que pasan al desarrollo. Solo gráficos; el modelo no cambia.
Paso 4 · panel BUILD

Una barra completa desde su boceto en planta.

Barras, mostradores y estanterías repiten su construcción de un trabajo al siguiente. Signal la lee una vez, la registra como tu estilo y construye la siguiente desde su contorno: módulos que caben en tu lámina, tu láser y tu dobladora, con tantas piezas compartidas como se pueda.

1 · Structure from Sketch

Desde la planta

Elige las caras del boceto donde van los módulos, la entrada y dónde va otro equipo. Signal pone una costilla en cada estación, construye los paneles desde los anillos y divide el tramo en módulos, un componente por diseño de módulo. Una vista previa muestra antes los módulos sobre la planta: un color por diseño, las juntas en oscuro y en rojo lo que no quepa en la lámina o no pase por el acceso de la obra.

2 · Register Style

Conserva la construcción

Guarda una barra terminada como estilo: la sección en cada estación, los perfiles de entrepaño y frente, las esquinas, sus parámetros y su peso por metro.

3 · Build from Style

Construye la siguiente

Dibuja solo el contorno. Tramos, esquinas y remates salen de él; los módulos son los más largos que permiten tu lámina, tu láser y tu dobladora, con un paso de estación que la simulación ya probó, y las divisiones se ordenan por piezas compartidas.

Bar Tonalá

Reconstruida desde su boceto en planta: estaciones a no más de 625 mm sobre el borde de la cubierta, 8 módulos de 3 diseños y sus espejos, 36 costillas de una sola sección, y cada pieza plana revisada para caber en una lámina de 4' × 10'.

ENTRADA 700CABINA DJ 1,800R 1,590
El boceto real · Bar Tonalá, Sketch1 en FusionTodo lo que recibió el generador: los anillos, las líneas de estación a 22.5° desde el centro de cada arco, las dos aberturas y las columnas. Dibujado aquí con la geometría del propio boceto.
Paso 5 · Revisa, prueba, aprueba

Los problemas se encuentran en el modelo, no en el piso.

Antes de cortar: cada pieza se desdobla, los muros siguen a la cubierta, nada choca, y la soldadura está revisada y aprobada. Si la estructura aguanta está en la página de Simulación.

Cada pieza se desdobla

Se revisa que las piezas dobladas y roladas se desdoblen: arcos concéntricos y a un espesor de distancia, espesor exacto a la regla de lámina. Signal convierte o reconstruye lo que no, y puede hacer cada desarrollo faltante como prueba.

Cada plano, cuando lo pidas

Planos de láser, doblez, tubo y soldadura dibujados desde la última exportación, archivados por proceso, material y calibre, mientras sigues trabajando en Fusion.

Aprueba la secuencia

Por cada soldadura, la pieza ancla, los subensambles que se arman primero y su orden. Apruébala o corrígela con un motivo. Los planos se redibujan, y cada decisión se guarda para entrenar la siguiente.

Aprueba los planos

Aprueba cada plano de soldadura o registra una discrepancia contra exactamente lo que mostraba. Un plano redibujado vuelve a pendiente; el juego se libera solo cuando todos están aprobados.

Los muros siguen a la cubierta

Cada muro bajo una cubierta se mide a lo largo de su borde superior contra el contorno de la cubierta. En una barra curva encontró un muro de esquina 1.54 mm por dentro del borde. Signal puede reconstruir el muro sobre el contorno, o lo marcas como sin problema.

Nada choca

Cada par de piezas que ocupan el mismo espacio: choques, astillas delgadas y tornillos en sus barrenos. Show encuadra el traslape en el modelo. Nada en el modelo cambia.

Lo que necesita todo el trabajo, y qué comprar para el periodo, está en Plan. Solo cantidades: Signal for Fusion nunca pone precios; tus tarifas se quedan en Signal, que convierte estos números en una cotización.

Planos para el cliente

Lo que firma el cliente sale del mismo modelo.

Arreglo general, medidas totales, peso, acabado y los módulos como llegan a la obra, generados para aprobación antes de cortar nada. Bar Tonalá: una barra de acero inoxidable de 6,200 × 3,180 mm, 577 kg, entregada en nueve piezas.

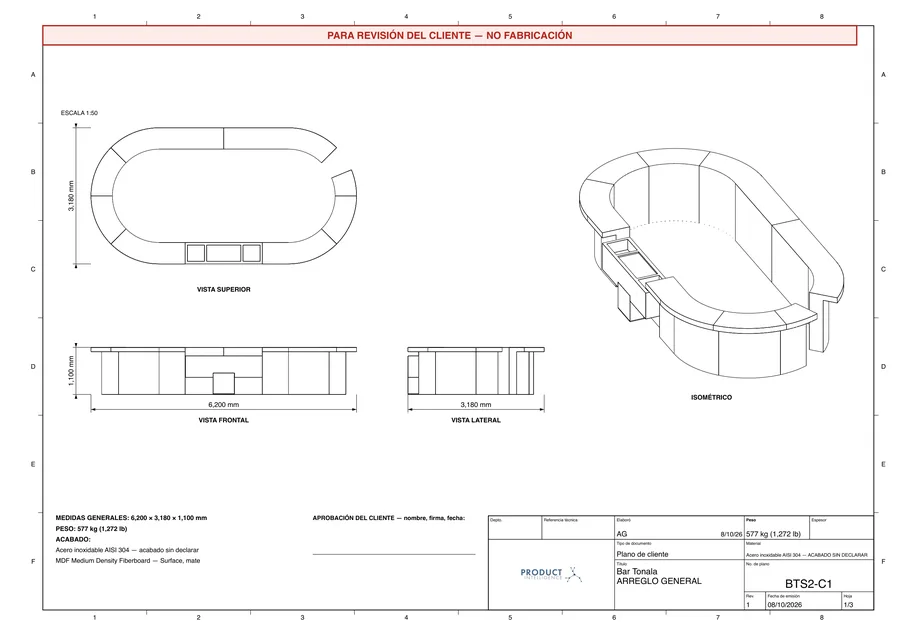

Plano real: Arreglo generalDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Arreglo generalMedidas totales, peso y acabado, con el bloque de aprobación del cliente.Abrir PDF ↗
Plano real: Módulos como se entreganDibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Módulos como se entreganCada módulo con su medida y peso, y el ensamble en sitio.Abrir PDF ↗
