La prueba de que aguanta, y cómo construirlo mejor.
Un comando en el panel SIMULATE. Corre un estudio estático sobre el diseño tal como de verdad se arma, da un veredicto que puedes entregar al cliente y sugiere cambios en el calibre o en las soldaduras. Cada sugerencia revisada le enseña a Signal qué proponer la siguiente vez.
Simulación · Empieza a fabricar con confianza

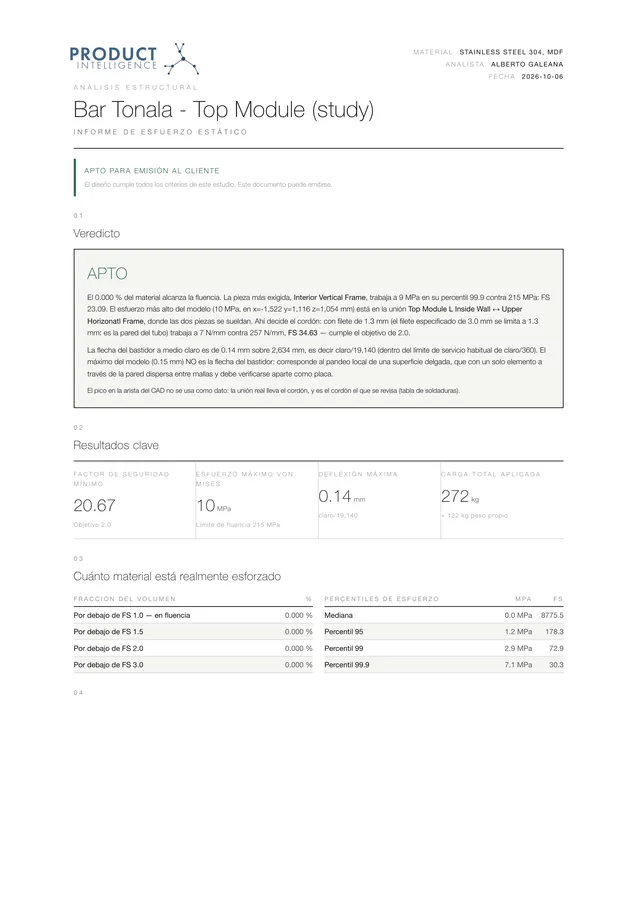

La prueba de que aguanta, antes de fabricarlo. Elige los apoyos y las piezas cargadas en Fusion, define la carga y el factor de seguridad, y compara contra una norma como BIFMA. Signal prueba la malla de cada cuerpo primero, corre el estudio fuera de Fusion y escribe un informe con veredicto: apto para emisión al cliente, o documento interno hasta hacer los cambios que lista. Los tamaños de soldadura que necesita la estructura pasan directo a los planos de soldadura.
| Factor de seguridad mínimo | 20.67 (objetivo 2.0) |
| Esfuerzo máximo | 10 MPa contra 215 MPa de fluencia |
| Flecha al centro | 0.14 mm en 2,634 mm |
| Carga aplicada | 272 kg + 122 kg de peso propio |
| Veredicto | Apto para emisión al cliente |

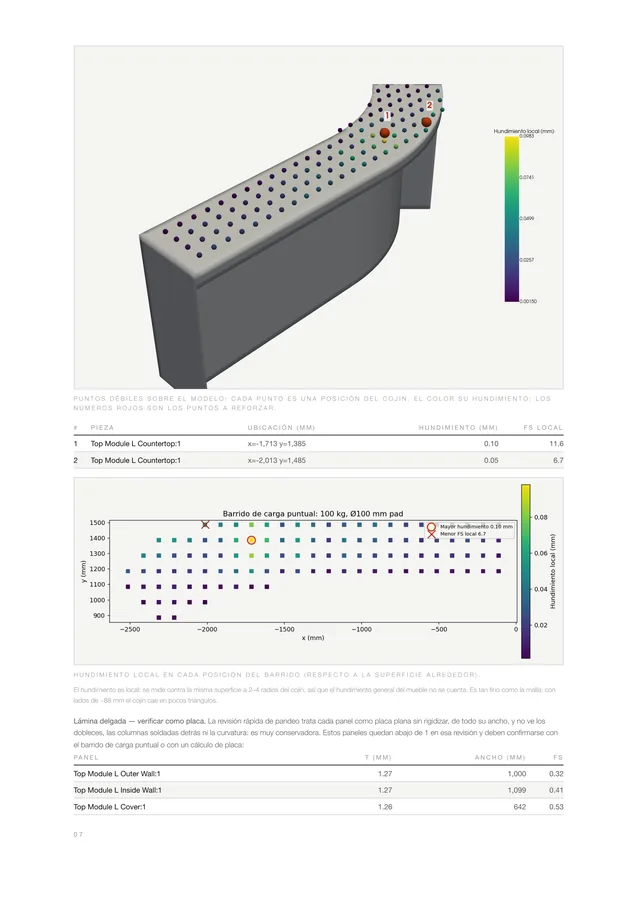

El mismo estudio revisa cada soldadura contra la carga que lleva, y recorre una carga puntual por la cubierta para encontrar los puntos débiles.
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ InspeccionarRevisa cómo se construye el diseño y dice cómo construirlo mejor.
Como Signal Export ya leyó del modelo el método de ensamble, la simulación no trata el diseño como un solo bloque sólido. Las soldaduras se revisan como soldaduras, los tornillos y las tuercas remachables como tornillos, los tubos machihembrados como tubos machihembrados. Así valida la forma en que la pieza de verdad se va a armar, y donde se puede mejorar, lo dice.
Lee el ensamble
Signal Export registra cada soldadura, cordón, unión atornillada, tuerca remachable y unión de tubo del modelo.
Valida el método
El estudio carga la estructura tal como se arma y revisa cada unión contra lo que soporta.
Mejora el diseño
Subir el calibre donde está débil, bajarlo donde sobra margen para ahorrar material, cambiar el tipo o el tamaño de una soldadura.
Recuerda la respuesta
Tu equipo revisa cada sugerencia. Signal guarda la decisión, y la siguiente vez que encuentra el mismo escenario propone lo que indicó la simulación.
