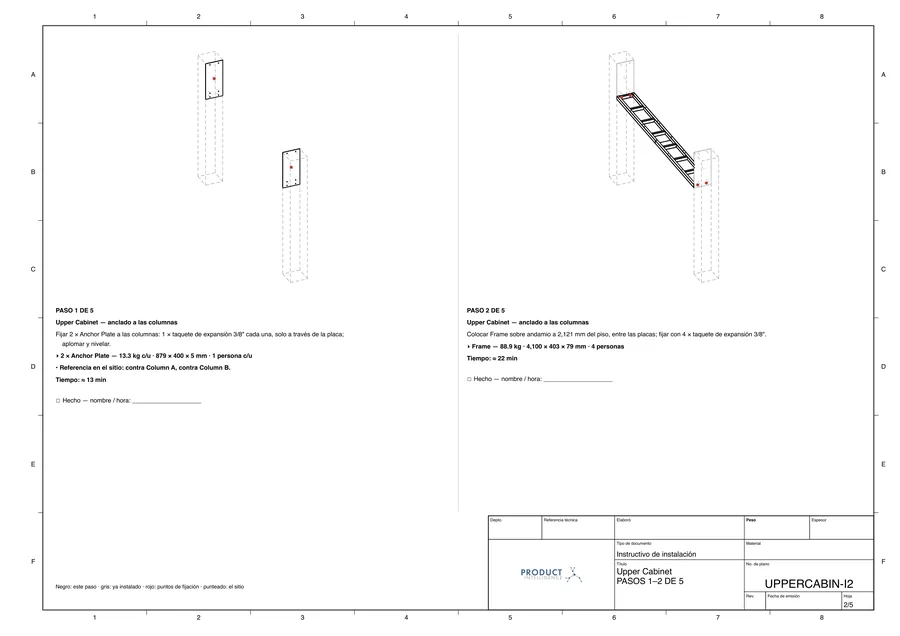

Planos de instalación
Generados desde los modelos vinculados: estaciones de un extremo al otro, puntos de fijación, tiempos de adhesivo y de espera, y el tiempo de cada paso.
→ una hoja por estación
Levanta la obra. Ajusta tus piezas. Instruye a la cuadrilla.
Cinco comandos. El panel SITE aparece en cualquier diseño que contenga la obra. Escribe la hoja de levantamiento de la cuadrilla, lee de vuelta sus medidas, construye la obra tal como está, ajusta tus piezas a ella y dibuja la instalación, paso a paso.
Las columnas se inclinan, los muros se pandean, los claros se cierran. La mayoría de los talleres se entera cuando la cuadrilla ya tiene la pieza contra el muro. SITE trae la obra al registro, así la diferencia se encuentra en el taller, donde corregirla es barato. El diseño original nunca se edita, y cada levantamiento se guarda como una revisión con fecha.
1 · Levantamiento de instalación
Saber qué medir.
- La obra es parte del modelo: muros con su tipo (tablaroca, block, concreto, panel de cemento) y el firme. El generador de cocinas la construye por ti.
- Signal convierte el diseño en puntos de medición numerados: qué medir, dónde, a qué altura y el valor de diseño.
- Las tolerancias salen del sustrato, sobre una base DIN 18202 / ACI 117 o los estándares de tu empresa.
2 · La cuadrilla registra medidas
Instrucciones claras para la cuadrilla.
- La cuadrilla recibe una hoja, en su idioma, con un renglón por punto y las palabras para anotar inclinación, pandeo y desfase.
- Signal lee la hoja llena por el número de punto, lista lo que falte y la guarda como levantamiento A, B, C.
- Cada desviación se juzga contra la tolerancia. Al constructor solo se le juzga por lo que se le dio, nunca por nuestra propia holgura.
3 · Ajustar nuestras piezas
Corrígelo antes de enviarlo.
- Signal construye la obra tal como está: columnas y muros reconstruidos con las lecturas.
- Cada pieza se juzga contra los claros a sus propias alturas (entra, calza, relleno, o sobra y por cuánto) y luego se ajusta en el modelo de obra: costados 2 mm libres, cajas y frentes redimensionados, correderas y herrajes movidos, puertas y marcos recortados, y se revisa de nuevo.
- El trabajo fuera de tolerancia se vuelve una solicitud de corrección con los datos que la respaldan, así reclamas con números y no con quejas.
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar
Dibujado por Signal · desde el modelo de Fusion⤢ Inspeccionar| Pieza | Necesita | Claro más chico | Veredicto |
|---|---|---|---|
| Base cajonera 600 | 596.0 | 591.0 | Sobra · 5.0 |
| Base de tarja 800 | 796.0 | 799.5 | Entra |
| Alacena 600 | 596.0 | 603.0 | Calza · 3.5 por lado |
| Panel lateral | — | +22.0 | Relleno |

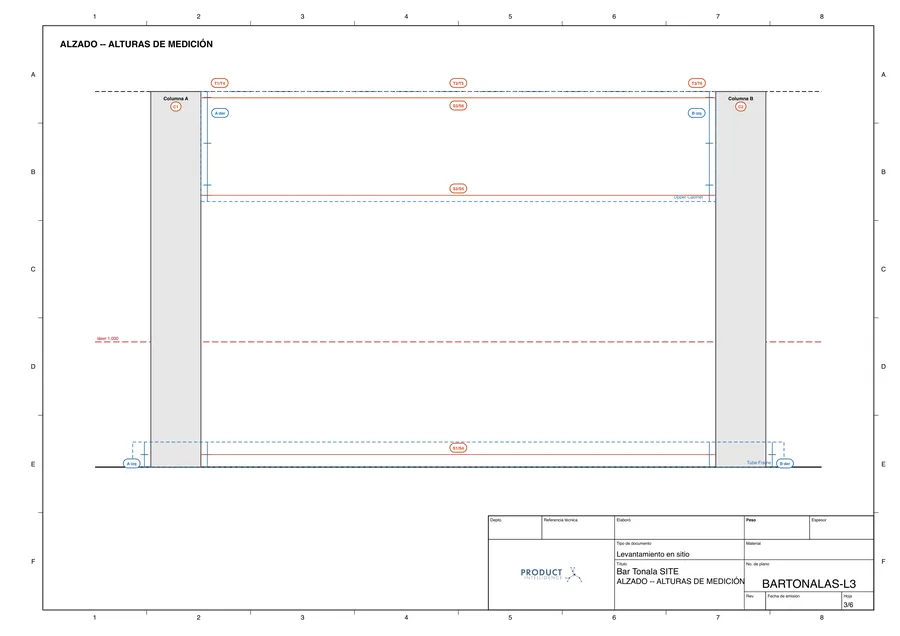

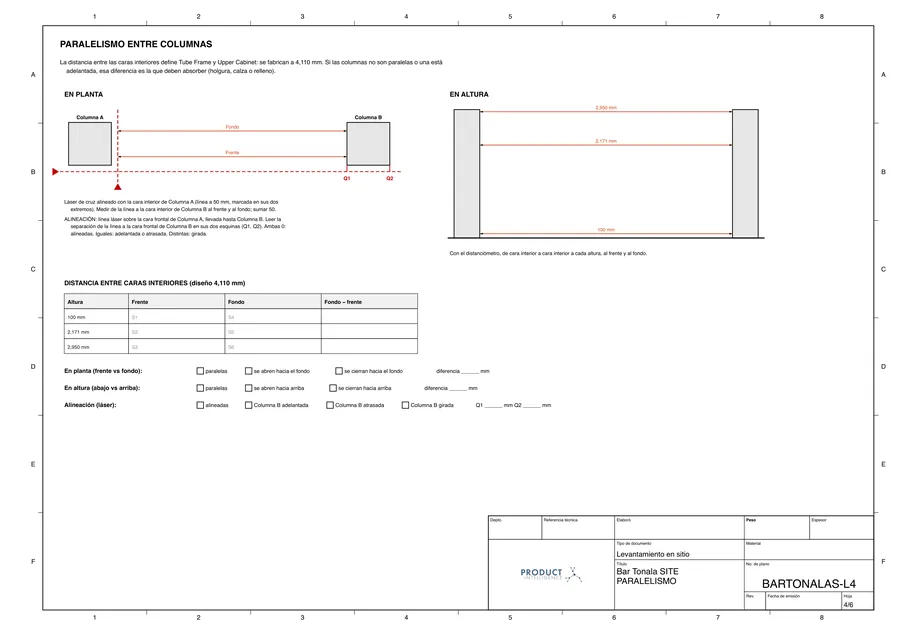

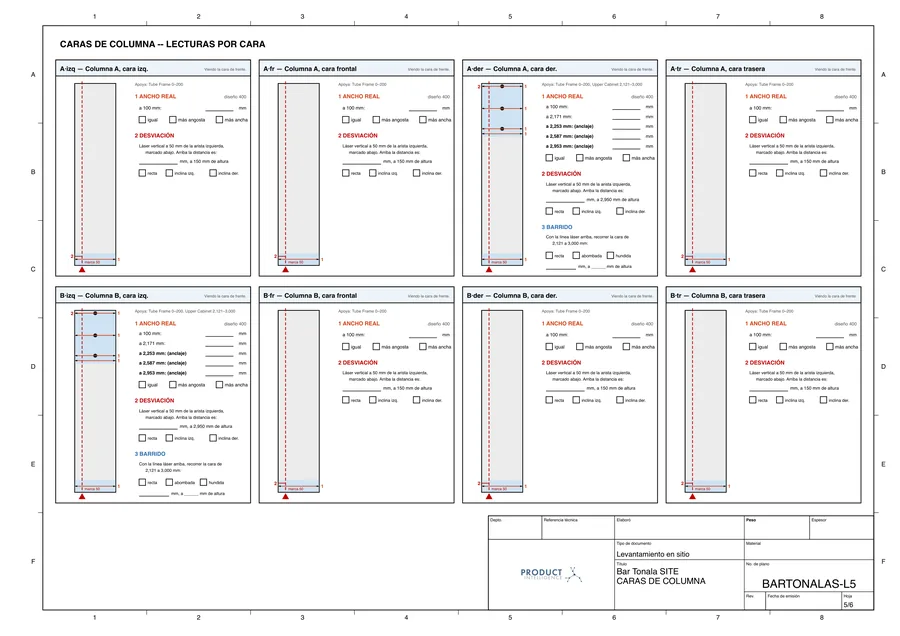

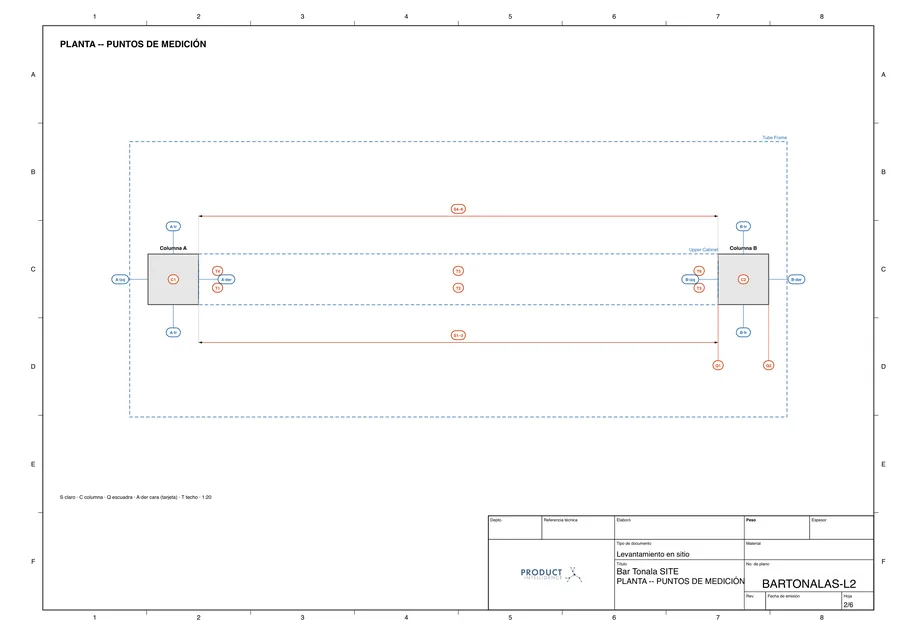

Planos de Bar Tonalá dibujados por Signal SITE, sin dibujo a mano. La tabla de ajuste muestra lecturas de ejemplo, distancias en mm.
Páginas para la cuadrilla en el celular
La secuencia de instalación en 3D, paso a paso, con herramientas y piezas. Una calculadora de cuadrilla muestra cuánto tarda el pedido con la gente que tienes.
→ páginas de instalador, tiempo de cuadrilla
Estándares de la empresa
Holguras de obra, separaciones de frentes, rellenos, patas y tolerancias por sustrato, sobre una base investigada (DIN 18202, ACI 117). Usa los números de Signal o guarda los tuyos; los levantamientos y ajustes se juzgan contra ellos.
→ las tolerancias que usa cada revisión
Signal Crew · en el iPhone
El levantamiento, en el bolsillo de la cuadrilla.
La oficina manda el levantamiento al teléfono de la cuadrilla y la cuadrilla lo sigue tarjeta por tarjeta, en el orden en que se dibujó. Sin papeles que cargar, sin buscar después una foto o una nota: cada lectura, foto y escaneo regresa como un solo archivo al trabajo, y Signal lo lee igual que la hoja de levantamiento.

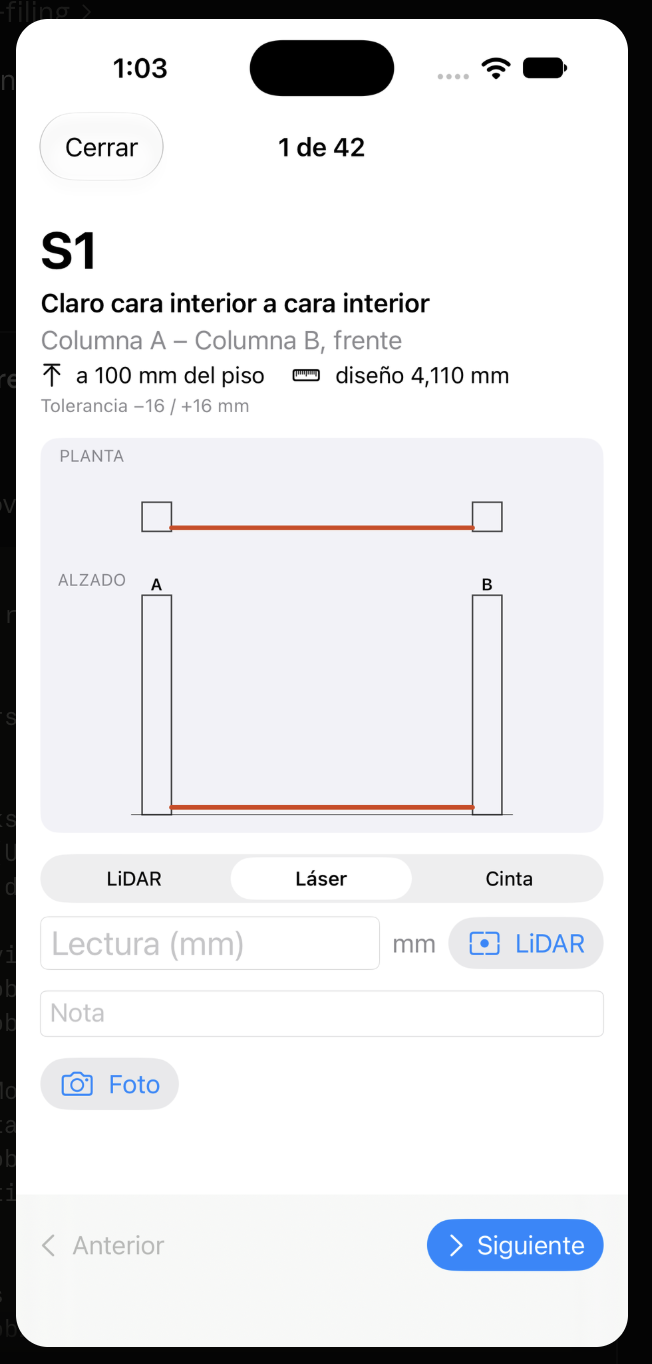

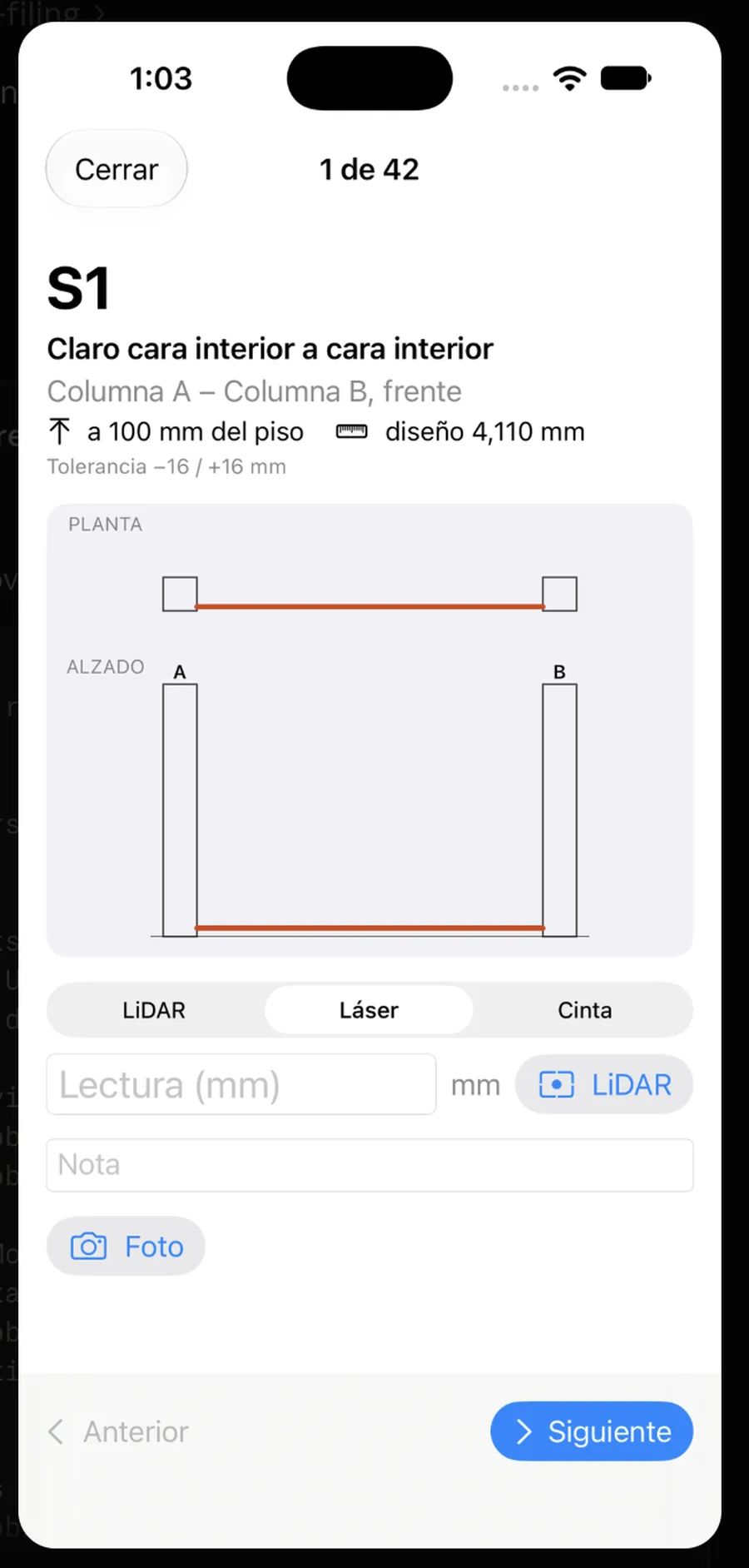

Guiado
Una tarjeta por punto
Cada tarjeta muestra el punto en planta y en alzado, la altura a la que se lee, el valor de diseño y la tolerancia, con el veredicto en cuanto se escribe el número.
LiDAR, láser o cinta
El método se queda con la lectura
El LiDAR se ajusta a aristas y esquinas y mide cara a cara. El láser sigue siendo la referencia para tolerancias cerradas, y cada lectura registra cómo se tomó.
El cuarto
Escaneado, o dibujado en 2D
Escanea el cuarto con LiDAR, o dibújalo en 2D con una cinta. Los muros llevan su material y altura; puertas, ventanas, vanos, escaleras y columnas se tipifican y colocan, y el cuarto se abre en 3D y en AR.
Nunca desde cero
Se guarda en cada cambio
Una visita interrumpida a la mitad sigue en la tarjeta donde iba. La visita regresa como un solo archivo, guardado en el trabajo, con fotos, notas, lecturas y escaneos juntos.

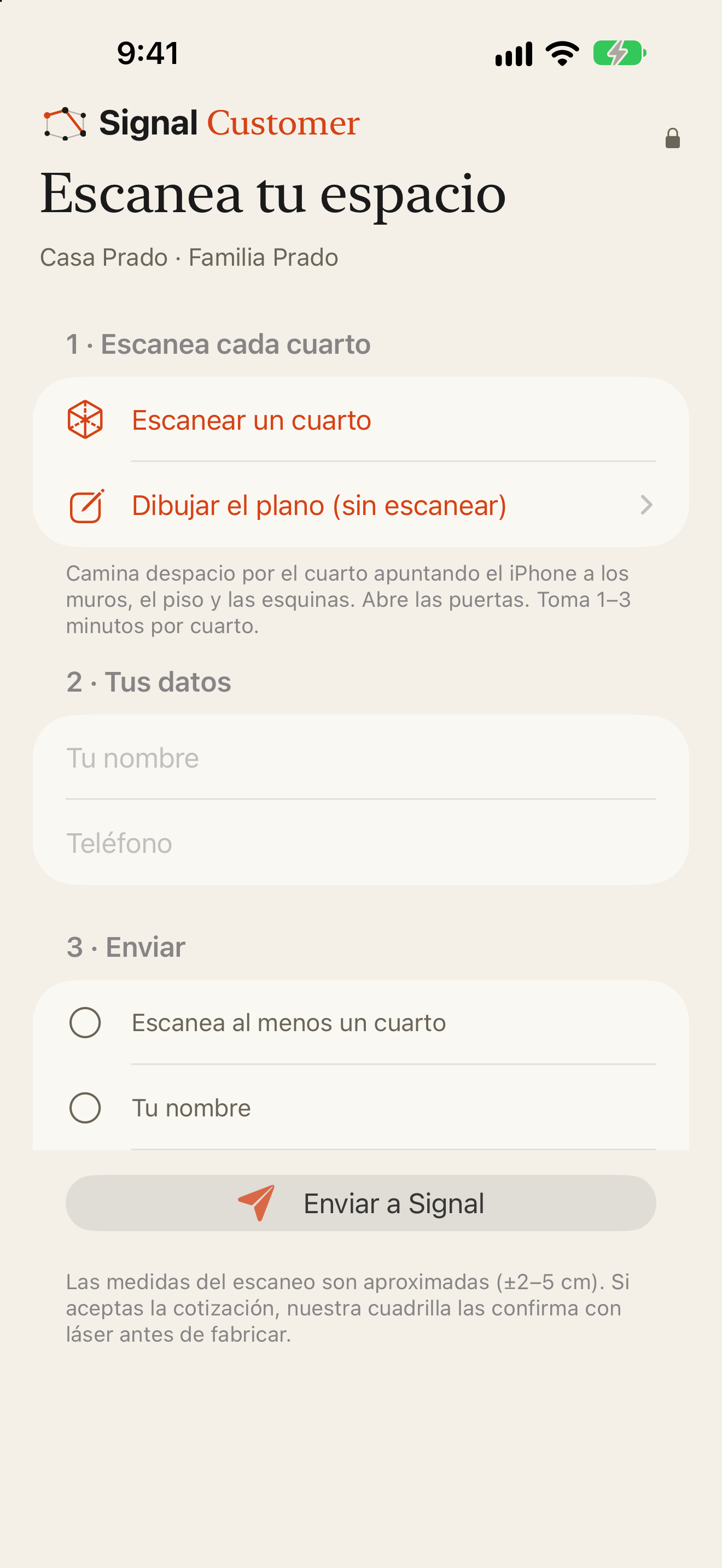

⤢ InspeccionarSignal Customer · un enlace, no una visita
El cliente mide. Tú cotizas.
Una obra nueva sin planos ya no necesita un viaje para cotizarla. Manda al cliente un enlace, o dale el teléfono en la primera visita: escanea cada cuarto, le pone nombre, da la altura del techo, dice qué es cada puerta y ventana y toma una foto de cada muro. Llega al trabajo como un escaneo del cliente, suficiente para cotizar. Cuando se aprueba la cotización, la cuadrilla lo confirma con el láser.
| La obra | Quién mide | Qué dice el registro |
|---|---|---|
| Hay planos | La planta se manda al teléfono; la cuadrilla mide con láser solo lo que tocan nuestras piezas | La planta del arquitecto, verificada donde importa |
| No hay planos | El cliente escanea; la cuadrilla mide con láser cuando se aprueba la cotización | Escaneo del cliente, ±50 mm, sin verificar, y después como se encontró |
| La cuadrilla escanea | La cuadrilla decide: láser ahora, o después de la aprobación | Como se encontró, ±5 mm donde se midió con láser, ±20 mm en lo demás |
Historial
Nada se sobrescribe. Cuando la cuadrilla mide una obra que escaneó el cliente, la misma planta se vuelve una nueva revisión y la versión del cliente se queda en su historial. Un escaneo del cliente enviado después nunca reemplaza una planta que midió la cuadrilla, así siempre sabes quién midió qué, y cómo.
⤢ InspeccionarSignal Crew y Signal Customer son una sola app de iPhone, en piloto con nuestras cuadrillas. Escanear requiere un iPhone Pro con LiDAR; dibujar el cuarto en 2D funciona en cualquier iPhone.
